膨脹罐 緩沖水箱 壓差旁通閥 空調水管徑參考選型表
2025/07/18 09:23:00

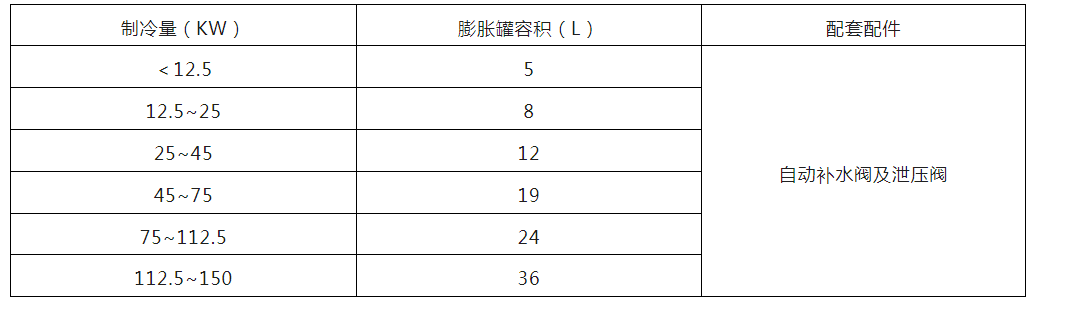

膨脹罐參考選型表
注：①、膨脹罐最好選擇304不銹鋼法蘭，碳鋼鍍鋅比較容易生銹。
②、膨脹罐的預充壓力等于補水閥的設定壓力。
③、建議膨脹罐每1~2年檢查一下充氣壓力，壓力低時充氣。
儲能（緩沖）水箱參考選型表
注：
①、儲能水箱容易受水系統總水容量、末端同時使用臺數及空調主機配置的情況影響，一般系統的總?cè)菟繛?~10L/KW制冷量，同時使用臺數低的選大值。②、計算總?cè)菟浚?~10L/KW X 機組制冷量KW）－當前系統實際水容量=蓄能水箱容量。
壓差旁通閥參考選型表
注：
①、采用壓差旁通閥的系統，最遠端1個風盤，用電動三通閥，以增加系統總水循環量。
②、采用儲能水箱以減少壓縮機頻繁啟停。
③、調試時，關閉所有末端要保證通過主機的流量，負荷要求。

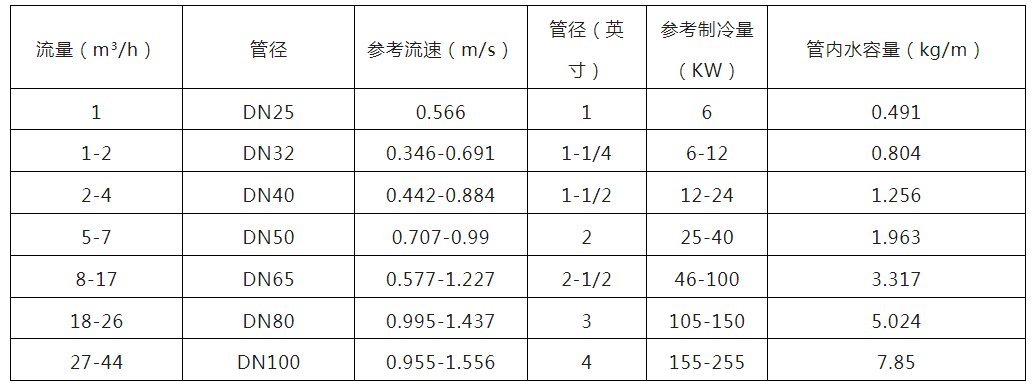

空調水管徑選型表
常用公式：
①、流量（m³/h）=0.002826 x 管內直徑平方（m㎡）x 流速（m/s）；
②、水流量（m³/h）=3.6 x 0.23889 x 制冷量（KW）/delta T（進出水差℃）；
③、5℃溫差時，水流量（m³/h）=0.172 x 制冷量（KW）
注：采用PPR等需要熱熔的水管，考慮到熱熔導致的溢料，實際使用管徑放大一號。
